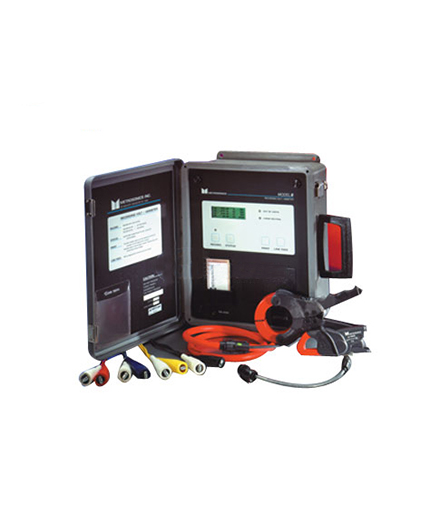

SLM-8 8通道記錄電壓電流表簡介
·SLM-8是一個低成本的8通道無紙式電壓電流記錄表，可記錄 4 個電壓通道與 4 個電流通道的真有效值
·它是故障檢查人員，技術人員，實驗室研究人員根據記錄的三相和單相電壓和負載電流信息來定位故障
·真 RMS, *小 RMS, *大 RMS 和閃爍信息都會被記錄下來。顯示 4 行 x 20 個字母的 LED 顯示屏是背光的，當都記錄的時候讀數很清楚
·這個儀器還附帶有一個圖表 / 報告包。用 V1 和 V2 端子去測試三線分相系統的導線松開診斷
·如果診斷出有導線松開，在面板上的標有 “Loose Neutral” 字樣的 LED 燈*會亮起來直到故障被清除
·使用 ms-slMetrosoft，松開導線標準可以根據需要來改變
SLM-8 8通道記錄電壓電流表特點
·三相電壓，電流和閃爍記錄
·可以記錄以天，周，月為單位
·可抽取式 RCMCIA 內存卡
·能制作詳細的圖表和報告
·牢固和防塵式設計
SLM-8 8通道記錄電壓電流表應用
·SLM-8 測量和記錄三相電壓和電流。它能確定故障是出在負載這邊還是系統這邊，探測 / 記錄浪涌，并還有一個閃爍模式用來探測和記錄閃爍事件
·G.E. 閃爍標準曲線作為默認值，也可以改成自己想設定的值
·高和低電壓限制也要特別指定，并且打開，容許 SLM-8 記錄詳細的高達 300 組的超出限制的事件
·這些信息包括每個事件發生的日期和時間，它的持續時間，它的*大值，*小值和 RMS 電壓 / 電流值
·SLM-8 也將會通過面板上標有“ Out-of-Limit ”的燈來顯示一個或者多個通道超過限制
器規格
·通道數： 4 電壓 , 4 電流
·頻率： 60 Hz
·樣本比： 每周期 1 個樣本
·電壓輸入范圍： 10 到 150 V, 30 到 300 V 或者 60 到 600 V, 720 V *大
·電流輸入范圍： 10, 100, 1000, 3000 A ， 600 V 額定
·分辨率： 電壓通道 0.1 V; 電流通道 0.1 A
·*大振幅因數： 3.5 到 1 ( 限于 1500 V 峰值 )
·實時時鐘： 0.01% 精度
·儲存間隔： 可設計 12 小時為一個周期
·電壓精度： 在 50th 諧波中真 RMS ±1.0% F.S.
·150 V FS 單元 : 讀數的 ±0.3% ±0.1 V 滿刻度 ,
·300 V FS 單元 : 讀數的 ±0.3%±0.2 V 滿刻度 ,
·600 V FS 單元 : 讀數的 ±0.3%±0.4 V 滿刻度 ,
·電流精度： 讀數的 ±0.3%±0.2 滿刻度
·記錄模式： 連續性，超過設置的*高和*低限制和閃爍發生。
·通信： 3- 線 RS-232
·波特率： 9600 bps
·顯示： 4 行 x 20 個字符背光 LCD 顯示 . 三個單*的 LED 用來顯示記錄，超過限制等
·操作控制： 四個接觸開關 : 記錄，狀態，打印 , 換行
·電池：
類型 : 6 V,0.5 Ah
數據保持 : 在低電池電量的狀況下保持 I30 天
充電時間 : 100 V ac 輸入下 5 小時
*小充電和啟動電壓： 90 V ac
·操作溫度： -22 到 + 149° F (-30 到 + 65° C )
·重量 : 1 kg
·尺寸： 29.2 x 31.1 x 13.3 cm
